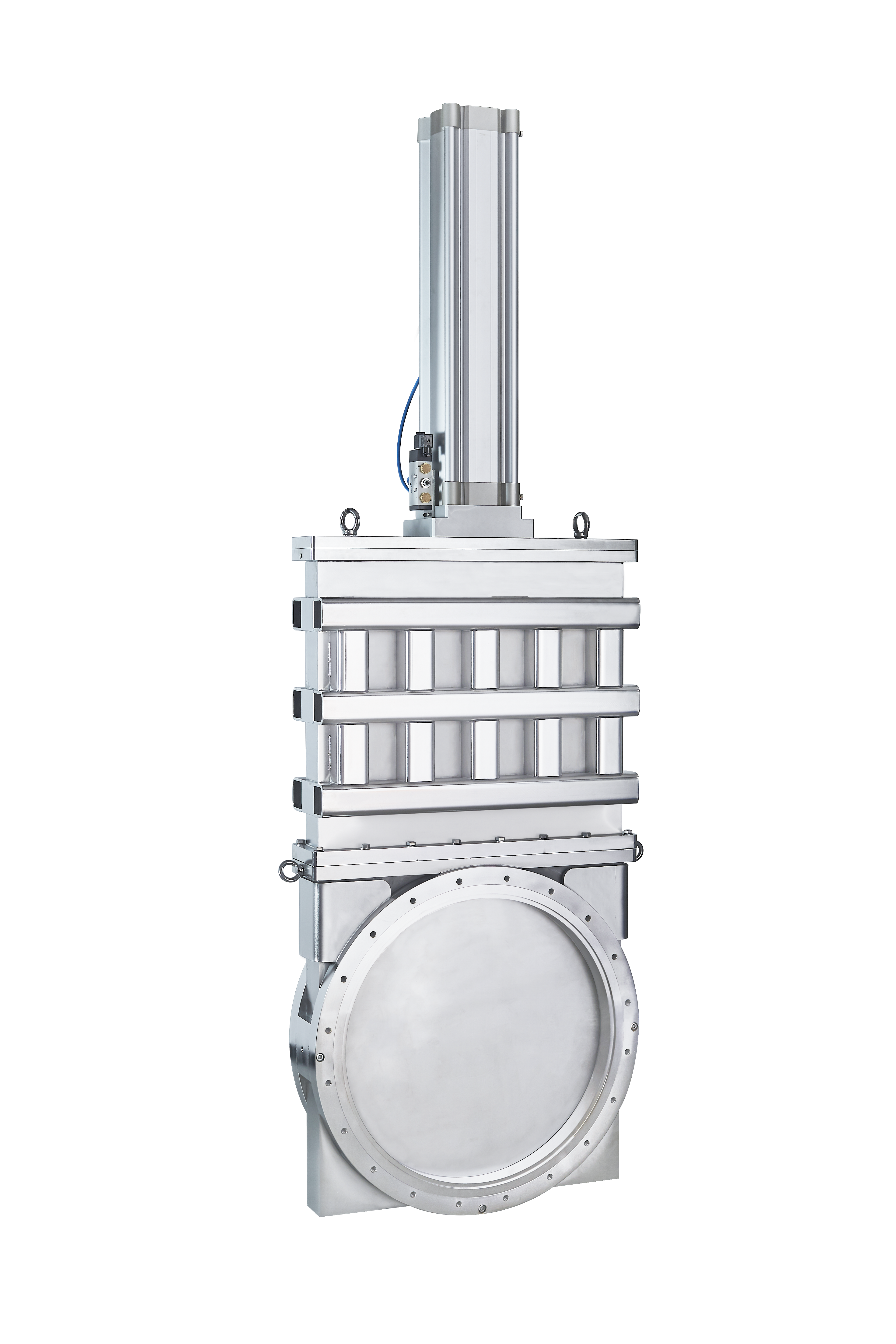

GCQ-型大口径高真空气动插板阀
GCQ-型大口径高真空气动插板阀
阀芯结构拥有自主知识产权；
密封可靠、稳定性高；
独特凸轮降噪结构、震动噪音小；
性价比高，可替代同类进口阀；
支持客户非标定做。
主要应用在大型真空设备、空间环境模拟、大型离子加速器及真空核聚变等装置上。
| 型号 Model | GCQ-500B | GCQ-630B | GCQ-800B | GCQ-1000B | GCQ-1250B | |
| 接口法兰 Flange | ISO-F | |||||
| 公称通径(mm) Nominal Diameter | DN500 | DN630 | DN800 | DN1000 | DN1250 | |
| 适用范围（Pa）Range of application | 105～10-5 | 105～10-5 | 105～10-5 | 105～10-5 | 105～10-5 | |
 漏率(Pa·m³/s) Leakage rate | ≤6.7×10-10 | ≤6.7×10-10 | ≤6.7×10-10 | ≤6.7×10-10 | ≤6.7×10-10 | |
| 驱动方式 Drive mode | 气动 Pneumatic | 气动 Pneumatic | 气动 Pneumatic | 气动 Pneumatic | 气动 Pneumatic | |
| 工作气压(MPa) Working pressure | 0.5～0.6 | 0.5～0.6 | 0.6～0.7 | 0.6～0.7 | 0.6～0.7 | |
| 阀门位置指示 Valve In-place Indication | 磁感应开关 Magnetic | 磁感应开关 Magnetic | 磁感应开关 Magnetic | 磁感应开关 Magnetic | 磁感应开关 Magnetic | |
| 耐烘烤温度(℃) Baking temperature | 开 on | 150 | 150 | 150 | 150 | 150 |
| 关 off | 120 | 120 | 120 | 120 | 120 | |
| 安装方向 Mounting position | 阀门水平或阀门气缸朝上 | |||||

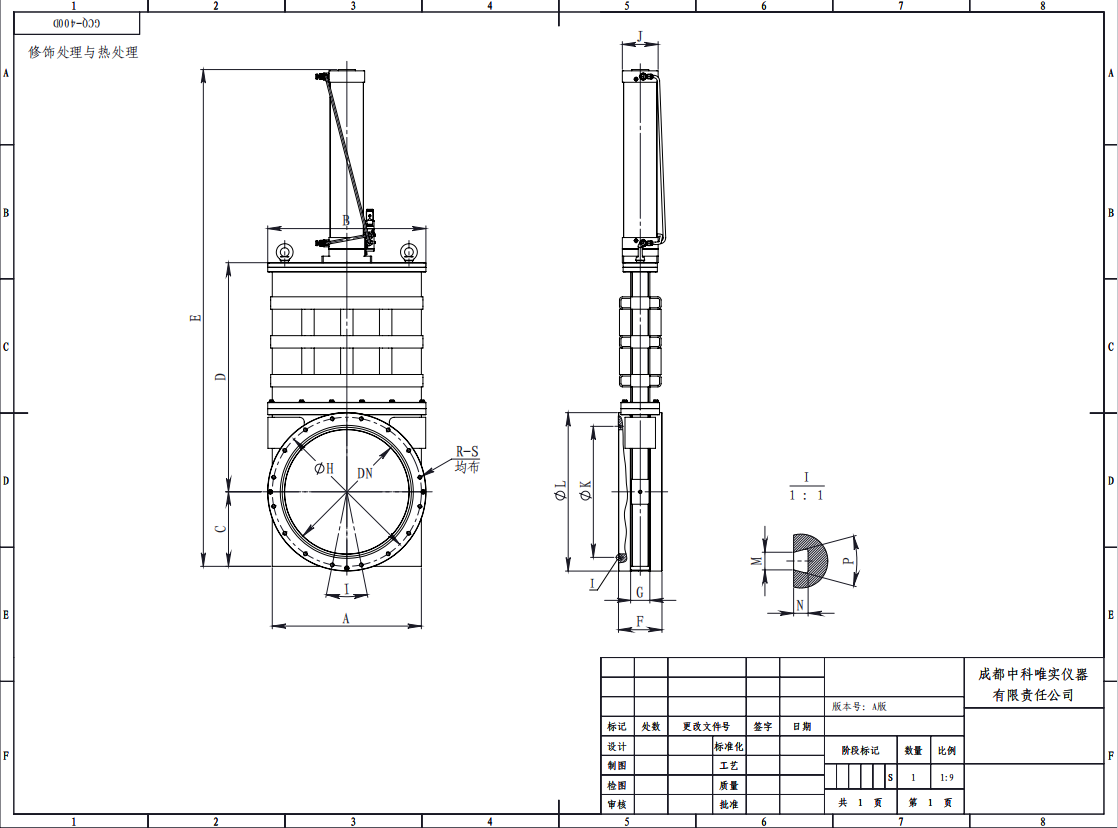

| 型号 | DN | 外型尺寸 | |||||||||||||||
| A | B | C | D | E | F | G | H | I | J | K | L | M | N | P | R-S | ||
| GCQ-500B | ISO-F500 | 584 | 621 | 292 | 868 | 1918 | 160 | 74.6 | 580 | 22.5 | 140 | 525 | 616 | 6.3 | 5.2 | 30 | 16-M12 |
| GCQ-630B | ISO-F630 | 723 | 770 | 361.5 | 1096.5 | 2381 | 175 | 85 | 720 | 18 | 180 | 670 | 770 | 6.3 | 5.2 | 30 | 20-M12 |
| GCQ-800B | ISO-F800 | 903 | 980 | 451.5 | 1391.5 | 2945 | 209 | 119 | 890 | 15 | 180 | 822 | 950 | 6.3 | 5.2 | 30 | 24-M12 |
| GCQ-1000B | ISO-F1000 | 1114 | 1170 | 557 | 1691 | 3560 | 230 | 125 | 1090 | 11.25 | 220 | 1022 | 1168 | 6.3 | 5.2 | 30 | 32-M12 |
| GCQ-1250B | ISO-F1250 | 1380 | 1440 | 680 | 2070 | 4332 | 240 | 129 | 1404 | 11.25 | 282 | 1275 | 1440 | 9 | 7.5 | 30 | 32-M16 |
GCQ- 型大口径高真空气动插板阀是以压缩空气为动力，通过电磁换向阀改变气路方向，气缸活塞杆推(拉)动阀芯组件做直线运动，从而控制阀门的开启或关闭。该系列插板阀适用于工作介质为空气及非腐蚀性气体的场合，配有磁性感应开关，有指示灯显示开闭位置。该系列产品设计有减震机构，阀门开、闭过程中具有动作平稳、冲击振动小、噪音低等优点，是大型真空系统的首选阀门之一,
GCQ- 型大口径高真空气动插板阀型号：
GCQ-500B、GCQ-630B、GCQ-800B、GCQ-1000B、GCQ-1250B
阀门标准接口形式：
Standard Flange:
ISO-F
