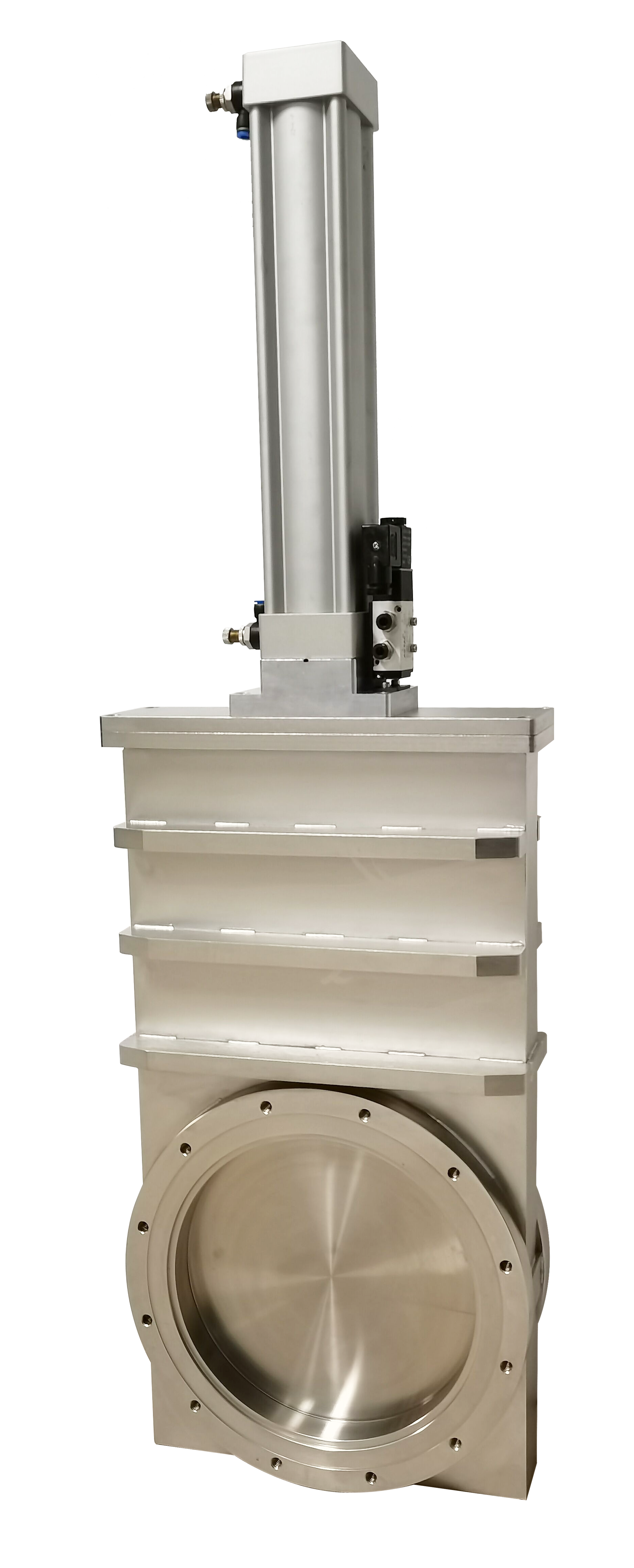

GCQ-型高真空气动插板阀
GCQ-型高真空气动插板阀
阀芯结构拥有自主知识产权；
密封可靠、稳定性高；
独特缓冲降噪结构、震动噪音小；
性价比高，可替代同类进口阀，实现双向密封；
适用于少量粉尘、对震动噪音敏感的真空系统；
支持客户非标定做。
该系列插板阀适用于工作介质为空气及非腐蚀性气体的场合，配有磁性感应开关，有指示灯显示开闭位置
| GCQ- 高真空气动插板阀系列技术指标 | |||||||
| 型号 Model | GCQ-100A | GCQ-150A | GCQ-200A | GCQ-250A | GCQ-320B | GCQ-400B | |
| 接口法兰 Flange | CF/ISO-F | ||||||
| 公称通径(mm) Nominal Diameter | DN100 | DN150 | DN200 | DN250 | DN320 | DN400 | |
| 适用范围（Pa）Range of application | 105～10-5 | 105～10-5 | 105～10-5 | 105～10-5 | 105～10-5 | 105～10-5 | |
 漏率(Pa·m³/s) Leakage rate | ≤6.7×10-10 | ≤6.7×10-10 | ≤6.7×10-10 | ≤6.7×10-10 | ≤6.7×10-10 | ≤6.7×10-10 | |
| 驱动方式 Drive mode | 气动 Pneumatic | 气动 Pneumatic | 气动 Pneumatic | 气动 Pneumatic | 气动 Pneumatic | 气动 Pneumatic | |
| 工作气压(MPa) Working pressure | 0.4～0.5 | 0.4～0.5 | 0.4～0.5 | 0.4～0.5 | 0.5～0.6 | 0.5～0.6 | |
| 阀门位置指示 Valve In-place Indication | 磁感应开关 Magnetic | 磁感应开关 Magnetic | 磁感应开关 Magnetic | 磁感应开关 Magnetic | 磁感应开关 Magnetic | 磁感应开关 Magnetic | |
| 耐烘烤温度(℃) Baking temperature | 开 on | 150 | 150 | 150 | 150 | 150 | 150 |
| 关 off | 120 | 120 | 120 | 120 | 120 | 120 | |
| 安装方向 Mounting position | 任意 Any | 任意 Any | 任意 Any | 任意 Any | 任意 Any | 任意 Any | |
| GCQ- 高真空气动插板阀系列外形尺寸表(单位：mm) | ||||||||||||||||||
| GCQ-100A、150A、200A、250A、320B、400B CF法兰 | ||||||||||||||||||
| 型号 | DN | 外型尺寸 | ||||||||||||||||
| A | B | C | D | E | F | G | H | I | J | K | L | M | N | P | Q | R-S | ||
| GCQ-100A | CF100 | 152 | 178 | 75 | 226 | 562.5 | 76 | 36 | 130.3 | 22.5 | 53 | 115 | 120 | 160 | 64 | 0.5 | 1.2 | 16-M8 |
| GCQ-150A | CF150 | 200 | 228 | 96 | 300 | 713.5 | 80 | 40 | 181 | 18 | 65 | 166 | 171.4 | 210 | 75 | 0.5 | 1.2 | 20-M8 |
| GCQ-200A | CF200 | 248 | 276 | 96 | 385 | 895 | 94 | 42 | 231.8 | 15 | 75 | 217 | 222.1 | 253 | 75 | 0.5 | 1.2 | 24-M8 |
| GCQ-250A | CF250 | 310 | 342 | 123 | 460 | 1062 | 101 | 48 | 284 | 11.25 | 95 | 267 | 273.1 | 305 | 80 | 0.5 | 1.2 | 32-M8 |
| GCQ-320B | CF320 | 391 | 415 | 195.5 | 592.5 | 1309 | 124 | 60 | 338.1 | 11.25 | 95 | 320 | 326.4 | 425 | 104 | 0.5 | 1.2 | 32-M10 |
| GCQ-400B | CF400 | 480 | 509 | 240 | 738 | 1600 | 140 | 62 | 437.9 | 22.5 | 115 | 419 | 424.4 | 510 | 110 | 0.5 | 1.2 | 40-M10 |
| GCQ-100A、150A、200A、250A、320B、400B ISO-F法兰 | ||||||||||||||||||
| 型号 | DN | 外型尺寸 | ||||||||||||||||
| A | B | C | D | E | F | G | H | I | J | K | L | M | N | P | Q | R-S | ||
| GCQ-100A | ISO-F100 | 152 | 178 | 75 | 226 | 562.5 | 76 | 36 | 145 | 45 | 53 | 102 | 125 | 165 | 64 | 0.5 | 4 | 8-M8 |
| GCQ-150A | ISO-F150 | 200 | 228 | 96 | 300 | 713.5 | 80 | 40 | 200 | 45 | 65 | 153 | 185 | 225 | 75 | 0.5 | 4 | 8-M10 |
| GCQ-200A | ISO-F200 | 248 | 276 | 96 | 385 | 895 | 86 | 42 | 260 | 30 | 75 | 213 | 245 | 285 | 75 | 0.5 | 4 | 12-M10 |
| GCQ-250A | ISO-F250 | 310 | 342 | 123 | 460 | 1062 | 91 | 48 | 310 | 30 | 95 | 261 | 295 | 335 | 80 | 0.5 | 4 | 12-M10 |
| GCQ-320B | ISO-F320 | 391 | 415 | 195.5 | 592.5 | 1309 | 124 | 60 | 395 | 30 | 95 | 318.2 | 370 | 425 | 104 | 0.5 | 5 | 12-M12 |
| GCQ-400B | ISO-F400 | 480 | 509 | 240 | 738 | 1600 | 140 | 62 | 480 | 22.5 | 115 | 400.5 | 450 | 510 | 110 | 0.5 | 5 | 16-M12 |
GCQ- 型高真空气动插板阀为新研制的超薄阀门，是以压缩空气为动力，通过电磁换向阀改变气路方向，气缸活塞杆推(拉)动阀芯组件做直线运动，从而控制阀门的开启或关闭。该系列插板阀适用于工作介质为空气及非腐蚀性气体的场合，配有磁性感应开关，有指示灯显示开闭位置。该系列产品设计有减震机构，阀门开、闭过程中具有动作平稳、冲击振动小、噪音低等优点。
GCQ- 型高真空气动插板阀型号：
GCQ-100A、GCQ-150A、GCQ-200A、GCQ-250A、GCQ-320B、GCQ-400B
阀门标准接口形式：
Standard Flange:
CF、ISO-F
