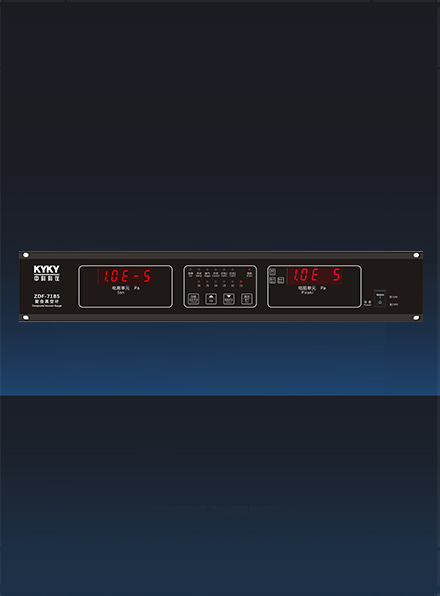

ZDF-71B5
ZDF-71B5
菜单式按键操作模式、操作简单、便捷；
全新硬件及软件设计，稳定可靠、抗干扰能力强；
轻量化设计，重量轻；
产品适用电压范围宽、环境适应性强，可在全球范围内适用；
产品智能化程度高，通讯协议、模拟量、控制点可自由设定。
| ZDF-71B5基本参数 | |
| 产品型号 | ZDF-71B5 |
| 测量范围 | 1.0×105～1.0×10-8（Pa） |
| 有效范围 | 3.0×103～5.0×10-8（Pa） |
| 参考范围 | 1.0×105～3.0×103（Pa） |
| 配接规管 | ZJ-52T+ZJ-12 |
| 测量路数 | 2路（电阻与电离规应在同一测量点） |
| 显示路数 | 2路 |
| 显示方式 | 五位LED数字显示，采用科学计数法，例1.2E-1，表示1.2×10-1（Pa） |
| 零点满度校准方式 | 按键校准 |
| 控制路数 | 4路（全量程内任意设定） |
| 控制范围 | 1.0×105～1.0×10-8（Pa） |
| 控制方式 | 点控或区域控制（带掉电记忆） |
| 控制点负载 | AC220V/3A;DC28V/10A |
| 电离外控 | 无源开关（通过PLC开关电离规，使电离规不受大气冲击，达到寿命最长） |
| 工作电源 | AC220V±10%/50Hz/45W |
| 重量 | 约4KG |
| 机箱尺寸 | 480*88*280(长*宽*深)（mm） |
| 安装开孔尺寸 | 440*80(长*宽)（mm） |
| 模拟输出 | 0-5V |
| 通讯接口 | RS-485(MODBUS-RTU协议) |
机箱尺寸
480*88*280(长*宽*深)（mm）
安装开孔尺寸
440*80(长*宽)（mm）
1、 B5/B6/B7系列为全新一代升级型产品，全新的菜单式按键操作模式、全新的外观配色设计、采用新材料全金属化屏蔽机箱，具有抗干扰能力强，智能化程度高，保护功能完善，工作可靠等特点；
2、 轻量化设计，去掉重量，保留质量。
3、 B5/B6/B7系列真空计采用全新的电路架构，大量使用新技术、新器件，使得电路结构简单、稳定可靠、通用性强、具有相当大的扩展性；
4、 B5/B6/B7系列真空计摒弃笨重变压器供电方式，采用当下流行的开关电源，使得真空计具备体积轻、抗干扰能力强、适用电压范围宽、环境适应性强的特点，可在全球范围内适用，可在对EMC有较高要求的环境下使用；
5、 电阻单元零点的校准采用按键式调节，满度采用一键校准方式，大的提升操作的便捷性。
6、 RS-485通讯采用MODBUS-RTU协议，可自由设置地址、波特率、校验位等相关参数；
7、 电阻启动和关闭电离的值可以自主设定；
8、 模拟量输出公式有分段线性和对数关系，可以使用正向输出和反向输出模式，均可自主设置；
9、 控制点可在电阻和电离单元之间任意设定。
